Описание
Аппаратно-программный комплекс «ПАРНАС-ЭХО» предназначен для:
- анализа спектра сигналов, с возможностью одновременного управления встроенными генераторами ВЧ и НЧ, режимом демодуляции принимаемых сигналов;
- регистрации модулированного вторичного излучения, в том числе в автоматическом режиме, и анализа его параметров;
- регистрации модулированного вторичного сигнала в проводных линиях и коммуникациях, в том числе в автоматическом режиме, и анализа его параметров (опция ВЧН);
- измерения параметров и уровней сигналов (в том числе в автоматическом режиме) (опция СИ);
- калибровки эталонных датчиков сигналов в автоматическом режиме (опция СИ).
Характеристики:
|
Параметры и характеристики |
Значение |
|---|---|
|
Анализатор-генератор ВЧ сигналов ЭХО-4 |
|
| Анализатор-приемник сигналов (с отключаемым предусилителем) | |
| Рабочий диапазон частот анализа |
1Гц - 4,4 ГГц |
| Динамический диапазон |
От -151 до +10 дБм |
| Стабильность встроенного источника частоты |
±1*10-6 |
| Полосы пропускания анализатора спектра (RBW) |
0,1 Гц -250 КГц и 5 МГц |
| Точность отображения амплитуды сигнала |
± 1,5 дБ (DANL-0 дБм) ± 2 дБ (0-10 дБм) |
| Относительная точность (входной уровень ≤0 дБм) |
±0.25 дБ |
| Отображаемый средний уровень шумов (DANL) на 1 ГГц |
-158 дБм |
| Демодуляция |
АМ/ЧМ |
| Чувствительность по индексу модуляции, не менее |
1*10-5 |
| Диапазон рабочих температур |
0…+50 °С |
|
Генератор ВЧ сигналов |
|
| Диапазон частот ВЧ-сигнала, не менее |
10 МГц – 5 ГГц |
| Относительная точность установки частоты |
±1*10-6 |
| Минимальный шаг по частоте |
1 Гц |
| Диапазон амплитуд |
-20 до +28 дБм |
| Погрешность уровня выходного сигнала |
±0.1 dB; |
| Фазовый шум |
120 dBc/Hz 1GHz, 10 kHz offset |
| Уровень гармонических составляющих |
< -30 дБн |
| Диапазон рабочих температур |
0... +40 °С |
|
Антенная система АКП-4О |
|
| Передающая антенна | |
| Рабочий диапазон частот |
100 МГц – 4,5 ГГц |
| Поляризация |
круговая |
| Входное сопротивление |
50 Ом |
| Приемная антенна | |
| Рабочий диапазон частот |
100 МГц – 4,5 ГГц |
| Поляризация |
круговая |
| Входное сопротивление |
50 Ом |
|
Экранированная акустическая система АСИ |
|
| Диапазон частот акустического сигнала |
40 Гц – 18 кГц |
| Уровень акустического давления, не менее |
74 дБА |
|
Управляющая ЭВМ |
|
| Ноутбук | |
|

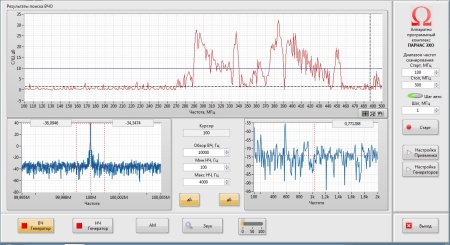

Специальное программное обеспечение СПО |
|
| Автоматическая регистрация |
- акустически модулированного вторичного излучения в диапазоне частот 100 МГц- 4,4 ГГц |
Комплектация:
| Основной блок анализатора-генератора ВЧ сигналов |
1 шт. |
| Антенная система в комплекте со штативом и фидерами |
1 шт. |
| Экранированная акустическая система |
1 шт. |
| Управляющая ПЭВМ |
1 шт. |
| Имитатор опасного вторичного излучения |
1 шт. |
| Документация |
1 компл. |
