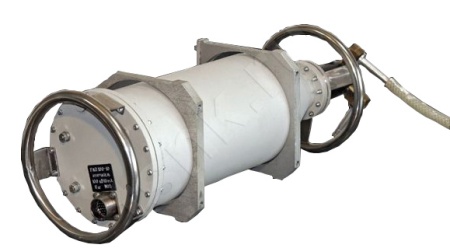

Использование в рентгеновских лабораториях для контроля (в т.ч. панорамного) тонкостенных сварных соединений сосудов и отливок из лёгких сплавов на основе, магния и алюминия, бериллия неметаллических заготовок и изделий (резина, фторопласт, углерод, дерево, пластик.), электронных компонентов с креплением излучателя за кольцевые ручки. Крепление непосредственно за алюминиевый корпус излучателя не рекомендуется.
Рекомендуется применять на специальных штативах.
Номограммы для просвечивания алюминия.
Пленка – D4, свинцовые усиливающие экраны 0,05-0,09мм, фокусное расстояние - 70 см, оптическая плотность почернения Dопт = 2,0. Автоматическая обработка, G135, 26,5oC, 6,5 мин. цикл.
Характеристики:
|
Параметры и характеристики |
Значение |
|---|---|
|
Максимальное анодное напряжение/ ток, кВ/ мА |
100/ 10 |
|
Диапазон регулировки анодного напряжения/ тока, кВ |
30 - 100/ 0,5 - 10 |
|
Диапазон регулировки анодного тока, мА |
0,5 - 10 |
|
Размер фокусного пятна трубки, мм 1БПВ23-100/ 1БПВ17-100 трапеция: высота(средняя линия) |
1,4х1,4/ 1,26(40) |
|
Угол раствора рабочего пучка, град. направленный выход/ панорамный выход Номинальная толщина просвечивания (Al), мм* |
40/ 40х360
56 |
|
Полная мощность, потребляемая от сети, кВА (не более) |
1,5 |
|
Масса излучателя/блока питания/пульта, кг (не более) |
10,3/7,6/0,3 |
|
Габаритные размеры, мм |
|
|
излучателя |
540х 180 |
|
блока питания |
260х270х210(Н) |
|
пульта управления |
175х80х30(Н) |
|
Мощность экспозиционной дозы при анодном напряжении 90 кВ и токе анода 4,0мА на расстоянии 0,5 м от выходного окна, Гр/мин (не менее) направленный выход/ панорамный выход |
0,4/ 0,6 |
|
Напряжение питающей однофазной сети переменного тока, частотой 50/60 Гц, Вмм |
220 |
