Переносной рентгеновский аппарат универсального назначения нагруженного класса. Используется для контроля сварных соединений толстостенных стальных сосудов, трубопроводов и отливок из стали, титана, алюминия. Предназначен для работы в рентгеновских лабораториях, в цеховых и полевых условиях.

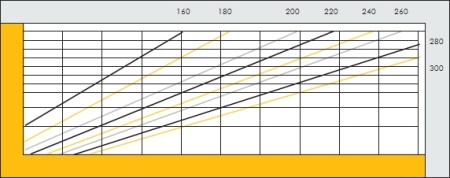

Номограммы для просвечивания стали.
Пленка – D7, свинцовые усиливающие экраны 0,05-0,09мм, фокусное расстояние - 70 см, оптическая плотность почернения Dопт = 2,0. Автоматическая обработка, G135, 26,5oC, 6,5 мин. цикл.
Характеристики:
|
Параметры и характеристики |
Значение |
|---|---|
|
Максимальное анодное напряжение, кВ |
300 |
| Максимальный анодный ток, мА |
5 |
|
Диапазон регулировки напряжения, кВ |
70 - 300 |
|
Диапазон регулировки анодного тока, мА |
0,7- 5 |
|
Размер фокусного пятна трубки, мм |
2,5 х 2,5 |
|
Угол раствора рабочего пучка, град. |
40 |
|
Номинальная толщина просвечивания (Fe), мм* |
48 |
|
Полная мощность, потребляемая от сети, кВА (не более) |
2,5 |
|
Масса излучателя/блока питания/пульта, кг (не более) |
40/8,2/0,3 |
|
Габаритные размеры, мм |
|
|
излучателя |
430х240х560(Н) |
|
блока питания |
280х310х215(Н) |
|
пульта управления |
175х85х25(Н) |
|
Мощность экспозиционной дозы при анодном напряжении 160 кВ и токе анода 3,5 мА на расстоянии 0,5 м от выходного окна, Гр/мин (не менее) |
0,13 |
|
Напряжение питающей однофазной сети переменного тока, частотой 50/60 Гц, В |
220 |
* F=700 мм, Dопт=2,0, пленка типа D7, усиливающие свинцовые экраны 0,05-0,09 мм., время экспозиции – 300с Автоматическая обработка, G135, 26,5ОС, 6,5 мин цикл.
