Антенны «Гамма-АСД» и «АФА» предназначены для использования в качестве измерительной антенны при проведении работ по ПЭМИН и для измерения параметров электромагнитной совместимости.
Антенны соответствует ГОСТ Р 53112-2008 и ГОСТ РВ 50858-96.
Антенны «АСД» и «АФА» предназначены для установки в постоянно отапливаемых помещениях и сооружениях, по устойчивости и прочности к климатическим воздействиям соответствуют требованиям, установленным для приборов группы 1.1 ГОСТ РВ 20.39.304-98 климатического исполнения «УХЛ» с пределами рабочих температур окружающей среды от плюс 5 до плюс 50º С.
Антенна измерительная "Гамма-АСД"
СертификатОсновные характеристики
№ п.п. |
Характеристика |
Значение |
1 |
Диапазон частот, ГГц |
от 3 до 40 |
2 |
Коэффициент калибровки в диапазоне частот, дБ, не более |
47 |
3 |
КСВ, не более: |
2 |
4 |
Диаграмма направленности однонаправленная с уровнем приёма в направлении 180º относительно максимума, дБ, не более: - на частоте 3 ГГц - на частоте 4 ГГц - остальные частоты |
минус 12 минус 16 минус 20 |
5 |
Эффективная поверхность в диапазоне частот от 3 ГГц до 37,5 ГГц, см2, не менее |
В соответствии с ГОСТ РВ 50858-96 |
8 |
Уровень боковых лепестков относительно главного лепестка диаграммы направленности антенн, дБ, не более |
минус 10 |
9 |
Габаритные размеры, мм, не более |
110х119х187 |
10 |
Масса, кг, не более |
1 |

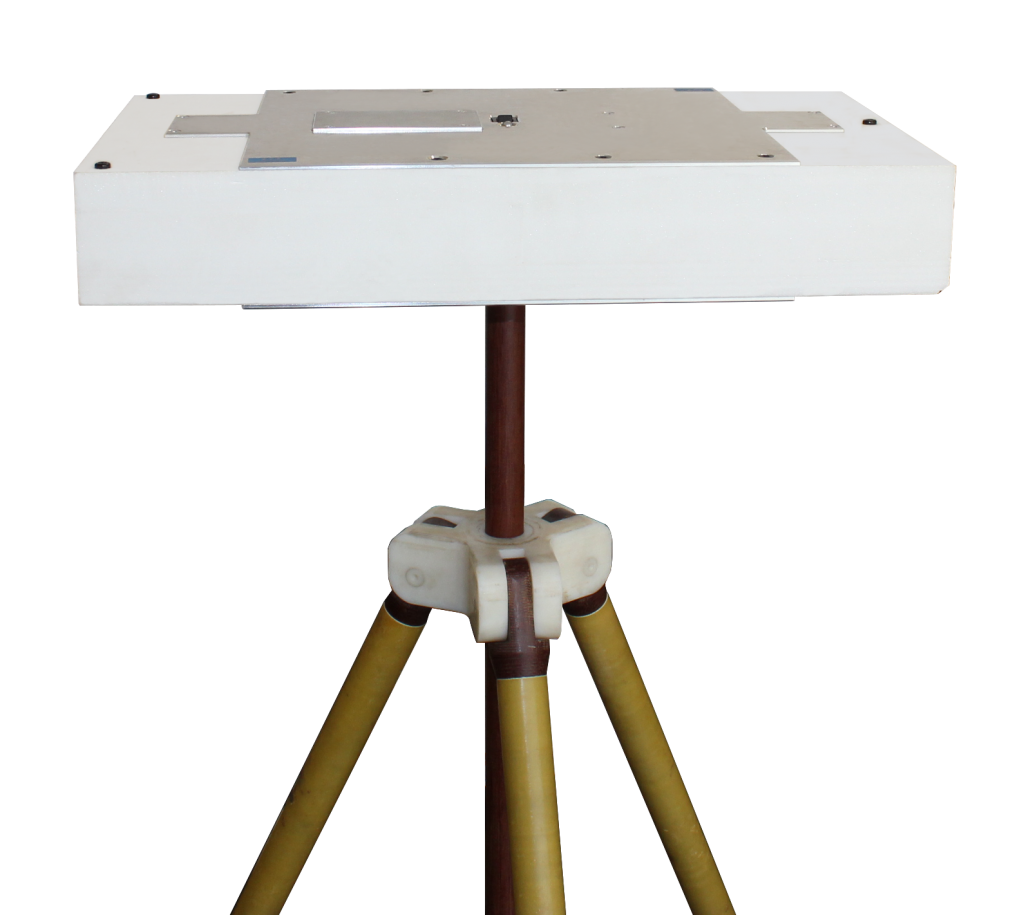

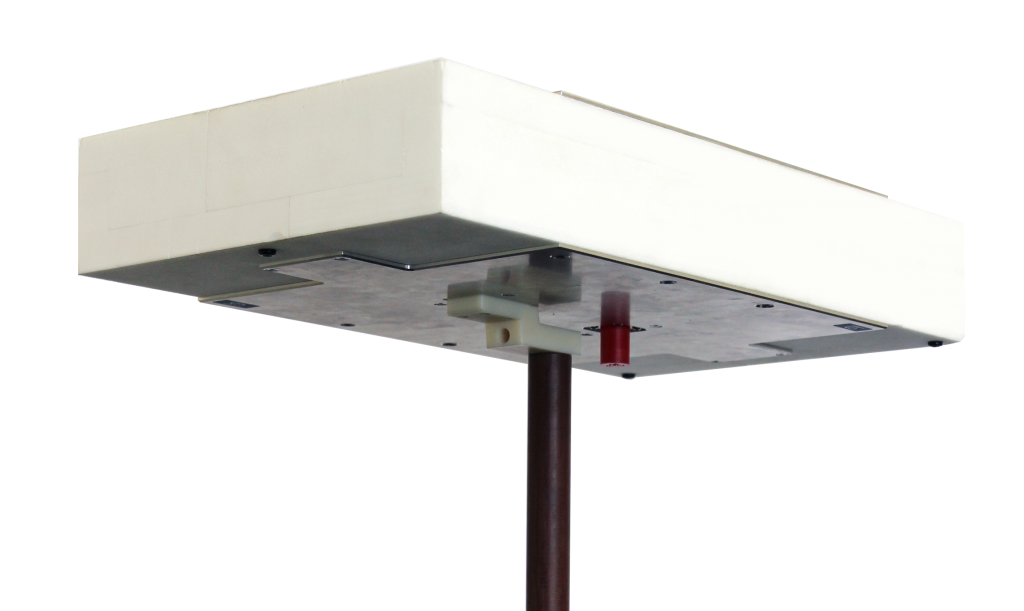

Антенна измерительная "АФА"
СертификатОсновные характеристики
№ п.п. |
Характеристика |
Значение |
1 |
Диапазон частот, кГц |
0,1 до 4000 |
2 |
Коэффициент калибровки на частоте 100 Гц, дБ относительно 1 мкВ/м, не более |
100 |
4 |
Отношение максимального выходного напряжения к минимальному при изменении ориентации антенны в однородном поле, дБ, не менее |
20 |
7 |
Напряжение питания от встроенного аккумулятора, В |
7,2 |
8 |
Ток потребления, мА, не более |
50 |
9 |
Время установления рабочего режима, сек, не более |
30 |
10 |
Время непрерывной работы, ч, не менее |
50 |
11 |
Габаритные размеры, мм, не более |
106х265х484 |
12 |
Масса, кг, не более |
5 |
